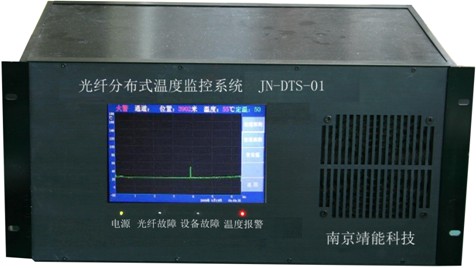

分布式光纤温度监测系统
1 系统介绍
3 产品技术特点
3.1 硬件特点
本产品采用新型的光纤传感技术进行分布式测温，其特点如下：
a 不受电磁干扰，测量精度高，反应速度快，可以实现一根光纤上任意一点温度精确测量，测量距离比较长；
b 核心部件采用半导体激光器、电讯级的光电探测器和光纤滤波器，使系统的可靠性大幅度提高；
c 采用长波长激光器以及相关光电器件，使光信号在感温光纤中的损耗达到最小，从而能够实现10km以上的测量距离，并且在短距离测量时具有更高的测量精度；
d 采用全新的信号处理方式，避免了保存背景曲线的不便，使应用更加方便可靠；
e 采用模块化的主机结构，简便了系统维护，并使系统的升级十分简单；
f 模块化设计使主机结构紧凑、体积小，重量轻，并配有铝合金便携箱，方便现场测试。
g 具有自主软件/硬件研发能力，可以满足用户特殊的系统功能要求和组网要求
3.2 软件功能特点
温度监测软件使用方便，简单有效。具有以下特点：
a 全中文软件，操作简单
b 实时显示电缆线路上的温度分布曲线
c 实时显示各点温度随时间变化的曲线
d 对测量区域在长度上进行分区，最多可分成128个区，分区监测
e 对一些区域进行局部重点监测
f 不同的区域独立报警
g 每个区域可独立设置3个报警参数

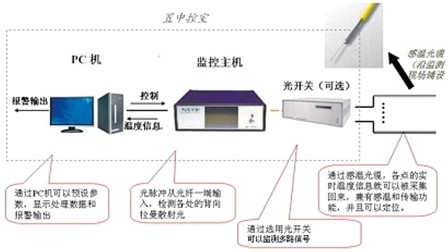

3.3 系统安装设计（示意）
分布式测温系统是依据光纤中的背向散射光强与温度有关的物理规律实现的，利用光纤中的激光雷达技术进行距离定位，利用喇曼效应对温度进行测量，使用普通的通信光缆作为温度传感器，本身不带电，可以实现大范围、长距离的实时温度监测，具有本质绝缘、防爆、防雷、防腐蚀、抗电磁干扰等传统温度传感器不可比拟的优点。
2 产品性能指标
| 项目 | 单位 | 参数值 | 备注 |
| 测温距离 | km | 4 | 4/6/8km可选 |
| 测温范围 | ℃ | 120 | 最大耐温<350℃ |
| 温度分辨率 | ℃ | 0.5 | |
| 测温精度 | ℃ | ±1 | |
| 温度量响应时间 | S | <60 | |
| 空间分辨率 | m | 1 | |
| 定位精度 | m | 1 | |
| 通道数 | - | 1－8 | 可扩展 |
| 测量频率范围 | Hz | 1 | |
| 系统软件 | - | 基于WINDOWS操作系统 | |
| 外部接口 | - | 以太网 | |
| 系统工作温度 | ℃ | -20 ～+45 | |
| 电源输入 | AC | 180～220V/50Hz±5Hz |
3 产品技术特点
3.1 硬件特点
本产品采用新型的光纤传感技术进行分布式测温，其特点如下：
a 不受电磁干扰，测量精度高，反应速度快，可以实现一根光纤上任意一点温度精确测量，测量距离比较长；
b 核心部件采用半导体激光器、电讯级的光电探测器和光纤滤波器，使系统的可靠性大幅度提高；
c 采用长波长激光器以及相关光电器件，使光信号在感温光纤中的损耗达到最小，从而能够实现10km以上的测量距离，并且在短距离测量时具有更高的测量精度；
d 采用全新的信号处理方式，避免了保存背景曲线的不便，使应用更加方便可靠；
e 采用模块化的主机结构，简便了系统维护，并使系统的升级十分简单；
f 模块化设计使主机结构紧凑、体积小，重量轻，并配有铝合金便携箱，方便现场测试。
g 具有自主软件/硬件研发能力，可以满足用户特殊的系统功能要求和组网要求
3.2 软件功能特点
温度监测软件使用方便，简单有效。具有以下特点：
a 全中文软件，操作简单
b 实时显示电缆线路上的温度分布曲线
c 实时显示各点温度随时间变化的曲线
d 对测量区域在长度上进行分区，最多可分成128个区，分区监测
e 对一些区域进行局部重点监测
f 不同的区域独立报警
g 每个区域可独立设置3个报警参数
3.3 系统安装设计（示意）
