JKT无线测温装置
测温功能
JKT无线测温装置是一款用于高中低压电力系统(110KV,6—35KV和0.4KV)和对温度有较高要求电气接点设备的智能化装置。它集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能到达国际标准,测温系列开关接点在线测温装置具有在线采集温度接点数可设定。该装置提供通讯接口可与计算机监控系统连接,支持RS485接口MODBUS通讯协议,波特率可选。
产品有以下部份组成

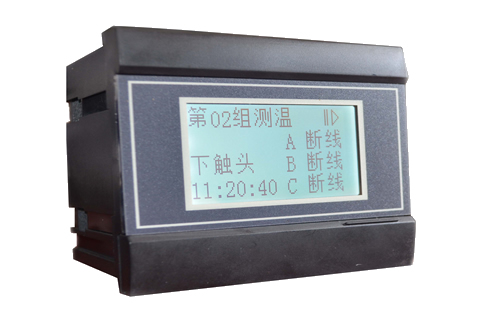

·控制终端,具有数据显示和设定功能,可当地实时查看运行状态,可查看或设定运行参数;
·数据接收器,配有由1至4路,每一路接收12个无线温度数据采集器;
·温度数据采集器,最大可48路;
·上位机软件(选配);
安全性高,可靠性好
测温在设计过程中采用了多种抗干扰措施,能够在电力系统中稳定运行。静电放电抗扰符合4级;电快速瞬变脉冲群抗扰性符合4级,高压冲击抗扰符合4级;浪涌抗扰符合3级;面板防护等级符合IP54;壳体防护等级符合IP20。
体积小,安装方便

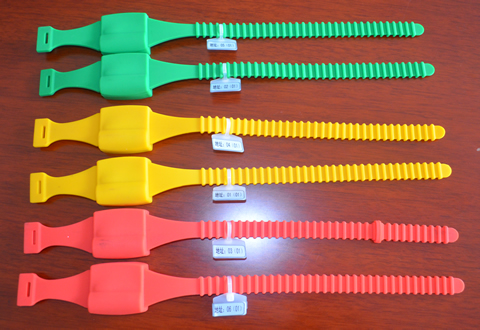

测温仪表控制终端外形尺寸符合DIN96×96标准,壳体深度为75mm,采用自锁面板式安装机构,无需螺丝固定即可安装。测温采集器由导轨式或螺钉安装;测温温度数据采集器由捆绑式安装,无需打孔和使用安装工具,调试和安装非常方便。
系统接线方便灵活
系统接线方式简单,人性化,不须有专业知识就可以安装。
显示直观、操作简便
大尺寸专用液晶模块可以实时显示多项信息,配合明亮的背光灯,使操作者在光线差的情况下也能准确阅读数据。操作方式人性化,操作者能在短时间内掌握,阅读数据和参数设置等操作将变得简单易行。
技术参数和主要功能
主要功能:
1) 多路开关接点在线温度实时数据显示。
2) 报警温度上下限设定数据显示。
3) 事件记录功能: 记录最近40次超高温报警数据,超高温报警数据。
4) 当前日期、时间,日期和时间具润年自动转换功能。
5) 通讯地址和波特率设定功能
6)采集终端无数据报警功能。
7)现场环境温度测量功能
8)数据通讯功能,所有数据都能通过数据总线上传到上一级采集器或者上传到上位机系统。
技术指标:
工作温度:-10~55℃
工作湿度:75%RH
介质强度:AC2000V
绝缘性能:>100MΩ
抗电磁干扰性能:符合GB/T 17626 Ⅳ级的标准规定
工作电压:AC85~265V/DC90~375V
接点温度测量点数:支持48个点,无线温度传感器与接收模块间距离:≤10m(在同一封闭空间内)
接收模块与测量单元间距离:RS485<100m
温度测量范围:0~125℃
温度测量精度:±2℃
无线温度传感器耐受温度:200℃
远程数据通讯方式:RS485
通讯波特率:1200、2400、4800、9600 bps
通讯协议:Modbus 通讯规约
数据格式:8个数据位、1个终止位、无校验
