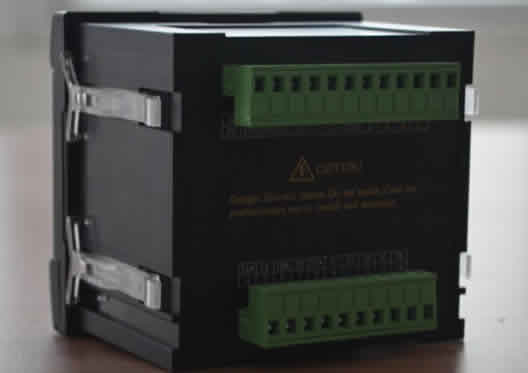

JKN系列多功能仪表
JKN系列多功能表概述
JKN系列多功能表是靖能科技针对中低压电力监控和能耗管理与节能分析而研制的集遥测、遥信、遥控、电能计量、变送和网络通信于一体的智能仪表，可完全替代传统仪表、变送器、电度表、信号传输装置等设备。利用现场总线技术，JKN系列监控仪表可将各监测点的综合信息传至主站，并可执行来自主站的控制和指令，从而实现智能配电系统的“四遥”监控技术。
JKN系列多功能表已广泛应用于35KV及以下各种电压等级的电力自动化管理系统、工矿能量管理系统、小区配电系统、智能建筑、市政工程等，具有小体积、系列化、高精度、高可靠性、高兼容性、高灵活性等特点，为实现智能配电系统提供了理想的选择。
| 分类 | 型号 |
| 多功能仪表（数码管屏） | JKN33M |
| 多功能仪表（液晶屏） | JKN53M |
| 三相电压表 | JKN33U |
| 三相电流表 | JKN33A |
| 单相电压表 | JKN31U |
| 单相电流表 | JKN31A |
产品特点
n核心单元采用最新32位cortex内核ARM处理器，运算速度快，可靠性高，抗干扰能力强。
n高标准的抗干扰能力，全优化硬件设计，与外部电气连接均通过电磁隔离或光电隔离，结合先进的交流采样及数字滤波技术，有效处理外界干扰。
n可提供专业的电能计量，提供双向计量、分相电能等。
全面实现“四遥”，综合显示及通信一体化功能。n
n具有开关量输入功能，不但可以完成信号输入，还可以定义为脉冲输入模式，完成电能脉冲计量功能。
n具有可编程继电器输出功能，通过对继电器编程，不但可以完成常规的断路器合分闸操作，也可以完成过压、欠压、过流、欠流、频率越限等告警功能。
n具有4～20mA模拟量输出，可代替变送器直接接入DCS系统。
n仪表各参数设置均可由通信网络远方整定或面板设置，具有两级密码管理权限。
n具有RS485通信，标准的Modbus通信协议，通信波特率可设置为1200、2400、4800或9600。
n宽范围交直流通用电源，适用于多种复杂环境及恶劣场所
所有关键数据（电能、系统参数和告警记录等）在失电情况下可保存十年以上。n
n适应各种电压等级（经PT接入或线电压380V直接接入）及各种接线方式。
n标准化的外型尺寸及合理的接线设计，使得安装和维护极为方便。
满足高低压开关柜、控制屏等各种柜型的分布或集中安装方式。n
n完美实现智能变配电，无人值班站的现场级分布式智能监控。

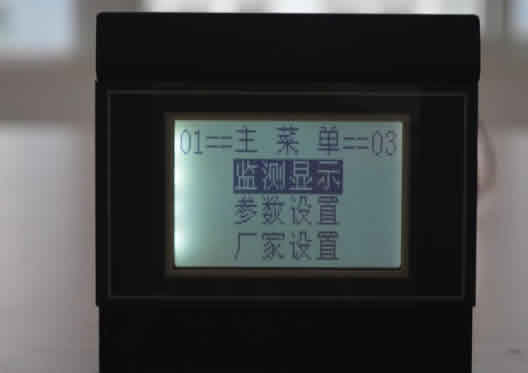

n采用数码管或液晶显示，可满足不同客户需求，所有信息均可由面板获得及设定。
JKN系列多功能表技术参数
| 电性能参数 | |
| 额定工作电压 | 100V/380V |
| 额定工作频率 | 50HZ |
| 额定工作电流 | 1A/5A |
| 工作电源 | AC/DC85V~265V |
| 功率消耗 | |
| 电源回路 | ≤3W |
| 交流电压回路 | 额定100V时，小于0.1VA/相 额定380V时，小于0.3VA/相 |
| 交流电流回路 | 额定1A时，小于0.1VA/相 额定5A时，小于0.3VA/相 |
| 测量精度 | |
| 电压 | ±0.5%或者±0.2% |
| 电流 | ±0.5%或者±0.2% |
| 谐波 | 公用电网谐波B级 |
| 频率 | ±0.01HZ |
| 功率因数 | ±0.005 |
| 功率 | ±0.5% |
| 有功功能 | ±0.5% |
| 无功功能 | ±1.0% |
| 交流回路过载能力 | |
| 交流电流回路 | 1.2倍额定电流，长期工作 10倍额定电流，允许1秒 |
| 交流电压回路 | 1.2倍额定电压，长期工作 |
| 电磁兼容性能 | |
| 快速瞬变脉冲群 | 电源以及其他I/O:2KV/5KHZ |
| 静电 | 接触放电：6KV气隙放电：8KV |
| 辐射电磁场 | 频率范围:80 MHz-10 00M Hz; 试验场强:10V /m |
| 雷击浪涌 | 电源以及其他I/O ：1.2/50us 2KV |
| 绝缘性能 | |
| 绝缘电阻 | ＞100MΩ（1KV,10Sec） |
| 介质强度 | ＜8mA（电源：2.0KV，I/O：1KV 1Min，50Hz） |
| 工作环境条件 | |
| 环境温度 | -15℃~+55℃ |
| 相对湿度 | ＜95%，无凝露 |
| 大气压力 | 86~106kpa |
| 海拔高度 | ＜4000米 |
| |
|
